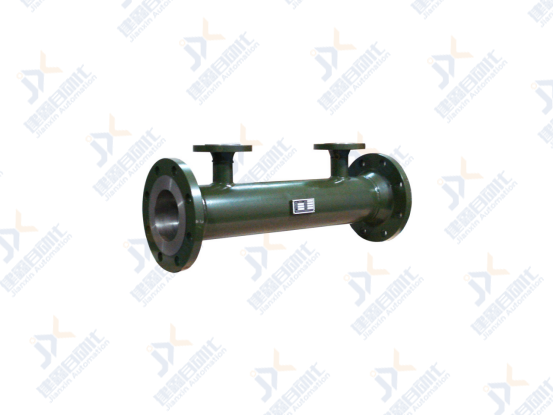

楔形流量計
 |
楔形流量計-YX-LGX系列楔形流量計是由一塊V形的節流元件進行流量測量的流量儀表。它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游產生滯流，楔形流量計可用于粘滯性液體的流量測量，粘度可高達500mPaS,用...
|
|---|
一．產品概述
YX-LGX系列楔形流量計是由一塊V形的節流元件進行流量測量的流量儀表。它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游產生滯流，楔形流量計可用于粘滯性液體的流量測量，粘度可高達500mPaS,用于泥漿、礦漿、含沙原油、污水、重油、渣油等含有固體的懸浮液和低雷諾數等液體介質的流量測量,還可用于氣體、蒸汽介質的流量。
產品用于各種氣體，尤其適合臟污煤氣和天燃氣的流量計量。
二．用途及特點
1、采用“V”型體節流件可消除滯留區，防止系統出現堵塞現象。
2、雷諾數的適用范圍廣，雷諾數為500時，仍保持差壓與流量的平方關系。
3、差壓變送器可輸出4～20mA的電信號，便于配用各種儀表。
4、安裝使用及維護方便。
5、測量精度高，流量校準擴展不確定度：±0.5％～±0.2％
（水校或油校）。
6、長期穩定性好，被用戶譽為零故障率儀表。
7、一次表分體式，更換楔形件（中間）可擴展量程。
8、款式多樣：
普通型：量程比在1︰3范圍內，流量系數的非線性誤差為≤±1％。
高性能型：量程比在1︰10范圍內流量校準擴展不確定度為±0.5％～±0.2％。
材質：不銹鋼，碳鋼。
三．主要技術指標
1. 公稱直徑：25mm≤DN≤300mm
2. 雷諾數范圍：Red最低可達300，最高可達106以上
3. 公稱壓力：PN≤10MPa
4. 工作溫度：t≤200℃
5. 精度：0.5級、1級
